專注金屬表面硬化處理

HKS-G處理技術(shù)是由日本神戶制鋼所株式會(huì)社綜合研究所—山本兼司博士團(tuán)隊(duì)歷經(jīng)十余年對(duì)合金皮膜的研究，開發(fā)而成的針對(duì)模具表面改質(zhì)處理的專利技術(shù)。HKS-G覆層具有PVD法特有的低變形，同時(shí)具有高硬度，高承載荷重，耐高溫氧化性，強(qiáng)結(jié)合力皮膜。能極大地提高模具精度，優(yōu)化產(chǎn)業(yè)鏈，減少生產(chǎn)環(huán)節(jié)，縮短交期，提升產(chǎn)品品質(zhì)。

成膜方式：PVD法

成份：HKS-G

厚度：5-15μm

硬度：3200-3800Hv

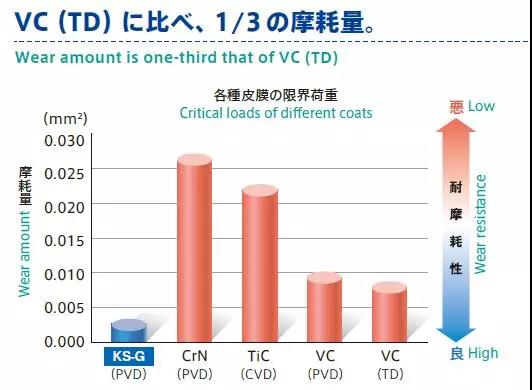

特性：具有極低變形量的強(qiáng)結(jié)合力覆層，承載荷重高(耐重沖)，高耐磨性，耐高溫氧化性，耐腐蝕性

精度/成型性:

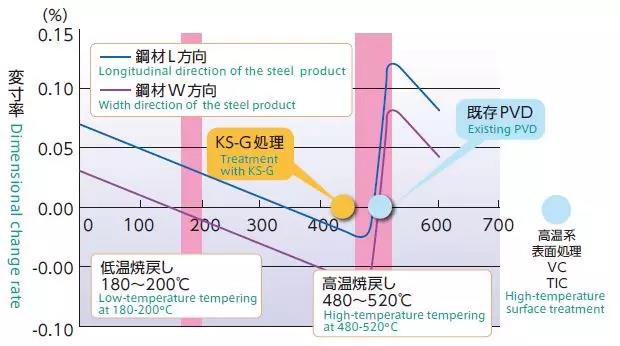

產(chǎn)品處理后近于零變形

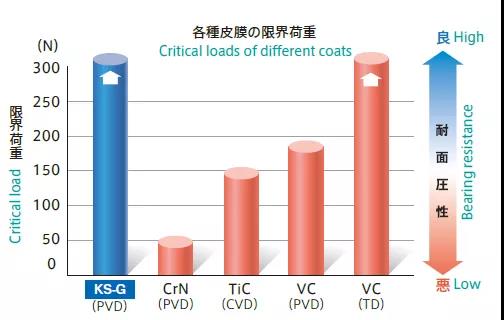

承載荷重高(耐重沖)

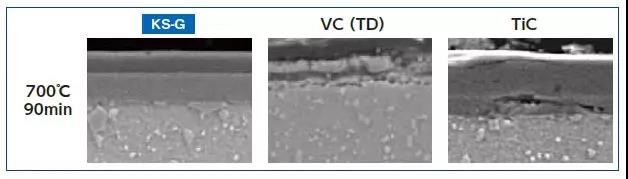

耐高溫氧化性

提升產(chǎn)品品質(zhì):

產(chǎn)品一致性高

降低拉傷和拉裂

可進(jìn)行穩(wěn)定連續(xù)生產(chǎn)

降低生產(chǎn)成本:

節(jié)約工時(shí)，提高生產(chǎn)效率

減少研工時(shí)及次數(shù)

降低廢品率及返修工時(shí)

降低對(duì)基體等級(jí)的要求(降低模具制造成本)

減少模具維修:

減少保養(yǎng)工時(shí)數(shù)

改善作業(yè)環(huán)境

可通過熟練技術(shù)者進(jìn)行更為有效的活用

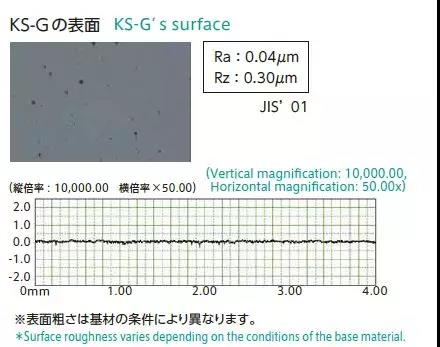

表面狀態(tài)

★工作面無劃痕及坑點(diǎn)，表面粗糙度Ra0.2~0.4最佳

★任何氧化層、鐵銹、放電加工層殘留都會(huì)導(dǎo)致皮膜結(jié)合力低下

★處理前須將模具表面其它涂層去除掉

前期熱處理

★推薦使用和勝金屬真空淬火處理

★若在其他廠家進(jìn)行熱處理，需確認(rèn)熱處理溫度并告知營(yíng)業(yè)擔(dān)當(dāng)

★熱處理工藝不當(dāng)會(huì)引起模具尺寸變形或硬度降低

焊接

★焊接模具須焊接完好無氣孔，并由和勝特殊工藝處理后可以處理

加工尺寸

★皮膜厚度10μm左右，尺寸需提前預(yù)留

★加工產(chǎn)品尺寸最大800X1000亳米

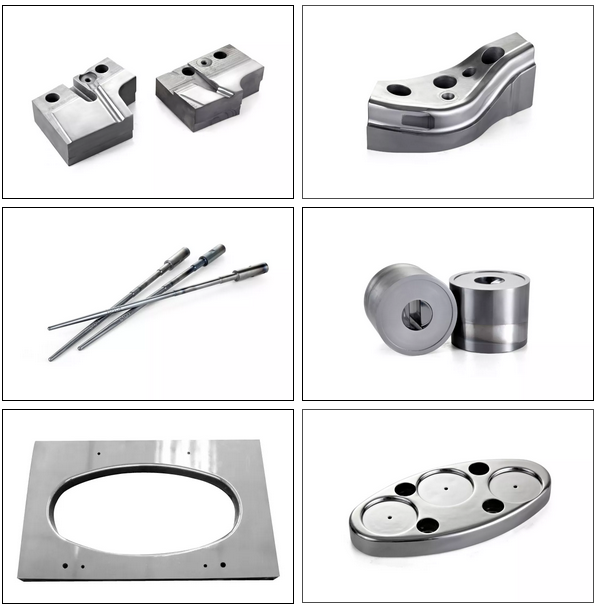

 模具鋼:  SKD11  KD11MAX  NOGA  S-MAGIC  DC53  SKD61  H13等

高 速 鋼:  SKH51  粉末高速鋼
